Zastosowania

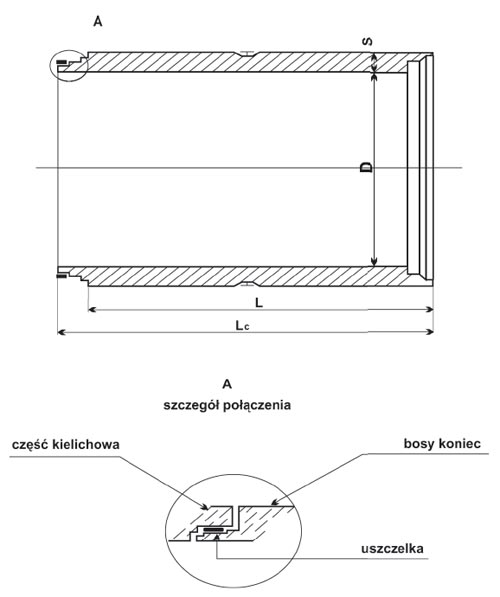

Za pomocą prefabrykatów przepustów rurowych w naszej ofercie można budować przepusty usytuowane zarówno prostopadle, jak i ukośnie do drogi. Można je również zastosować przy realizacji wjazdów do posesji z drogi lub przy budowie przepustów pod koroną drogi. Poprzez swoją charakterystykę odznaczającą się dużym dopuszczalnym obciążeniem. Zalecane przy budowie autostrad i dróg ekspresowych. Przepusty drogowe rurowe łączone są na pióro-wpust z zastosowaniem uszczelki gumowej celem zapewnienia 100% szczelności połączenia. Głębokość takiego połączenia wynosi 12 cm.
Galeria zdjęć
Wykonanie i trwałość
Cały dostępny asortyment przepustów drogowych rurowych został zaprojektowany tak, by sprostać zarówno wymogom obciążenia drogowego klasy A zgodnie z PN-S 10030, jak i obciążenia klasy 150 pojazdu specjalnego STANAG. Do wykonania tych konstrukcji jest używany beton klasy C45/55 i stal klasy A IIIN. Średnica przepustów występujących w ofercie zawiera się w zakresie od 500 mm do 3000 mm, długość użytkowej od 950 mm do 1400 mm.
Skontaktuj się z nami
Jeżeli masz pytania, chętnie na nie odpowiemy. Skontaktuj się z nami już teraz!
Przepusty drogowe rurowe żelbetowe
Żelbetowe przepusty drogowe rurowe wytwarzane są zgodnie z dokumentacją CBPBDiM “Transprojekt” Warszawa 2007, klasa obciążenia A + STANAG. Podczas produkcji spełnione są wytyczne oparte na normach PN-85/S-10030 oraz PN-EN 1916:2005.
Specyfikacja techniczna
Przepusty drogowe rurowe żelbetowe produkowane według dokumentacji Tarnsprojekt W-wa 2007r., klasa obciążenia A + STANAG 150, normy PN-85/S-10030, PN-EN 1916:2005
| Lp | Asortyment przepustów średnica | Asortyment przepustów długość | Grubość nadsypki ziemi | Deklarowane obciążenie Nacisk ogółem | Deklarowane obciążenie Nacisk na oś | Grubość ścianki | Ładowność na dłużycę | Waga |
|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [m] | [kN/m] | [kN/m] | [mm] | [szt] | [kg] | |
| 1 | 500 | 1400 | 0,5-0,8 | 500 | 200 | 130 | 25 | 950 |
| 2 | 600 | 1400 | 0,5-0,8 | 500 | 200 | 140 | 21 | 1090 |
| 3 | 800 | 1150 | 0,5-0,7 | 500 | 200 | 120 | 25 | 950 |
| 4 | 1000 | 950 | 0,5-0,8 | 500 | 200 | 150 | 18 | 1340 |
| 5 | 1200 | 1000 | 0,5-0,8 | 500 | 200 | 160 | 14 | 1810 |
| 6 | 1400 | 1000 | 0,5-0,8 | 500 | 200 | 180 | 10 | 2340 |
| 7 | 1500 | 1000 | 0,5-0,8 | 500 | 200 | 180 | 10 | 2540 |
| 8 | 1600 | 1000 | 0,5-0,8 | 500 | 200 | 200 | 8 | 2770 |
| 9 | 1800 | 1000 | 0,5-0,8 | 500 | 200 | 200 | 7 | 3360 |
| 10 | 2000 | 1000 | 0,5-0,8 | 500 | 200 | 200 | 6 | 3950 |
| 11 | 2500 | 1000 | 0,5-0,8 | 500 | 200 | 250 | 4 | 5960 |
| 12 | 3000 | 1000 | 0,5-0,8 | 500 | 200 | 250 | 3 | 7340 |
